ProduktDBeschreibung

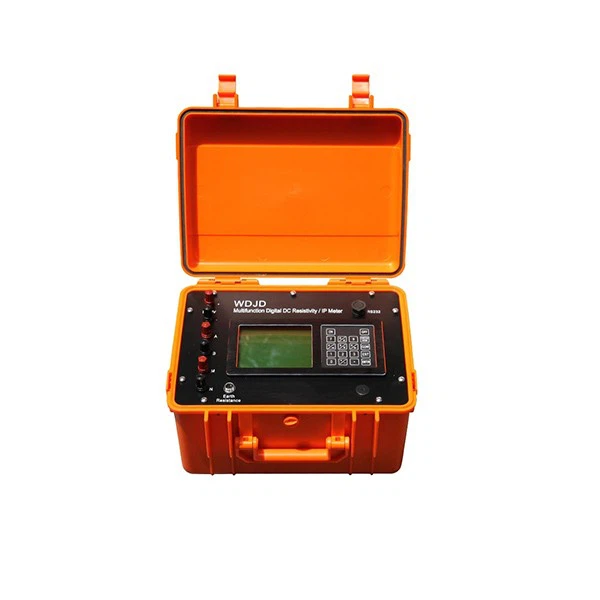

Das von RanCheng Machinery entwickelte WDJD-4 Widerstands-IP-Messgerät ist eine neue Generation multifunktionaler elektrischer Gleichstrommessgeräte. Das mit einem 32-Bit-Mikrocontroller und hochauflösender 24-Bit-A/D-Technologie ausgestattete System integriert sowohl Hochleistungsübertragung als auch hochempfindlichen Empfang und ermöglicht so die Durchführung von Widerstands-, induzierten Polarisations- (IP) und Selbstpotentialmessungen (SP) mit professioneller Genauigkeit.
Das WDJD-4 Widerstands-IP-Messgerät basiert auf den Grundprinzipien der elektrischen Prospektion, bei der künstlich eingespeister Strom ein elektrisches Feld im Untergrund aufbaut. Durch die Messung der resultierenden Spannungsreaktionen und IP-Abklingkurven extrahiert das Instrument wesentliche geoelektrische Parameter-wie spezifischer Widerstand, Aufladbarkeit und Zerfallseigenschaften – die Unterschiede in der Lithologie, Bruchzonen, Grundwasserleitern und Metallerzkörpern aufzeigen.
Mit seinem hohen Dynamikbereich und der stabilen IP-Probenahme im Zeitbereich erfasst das Instrument sowohl primäre Feldreaktionen als auch schwache sekundäre Polarisationssignale und eignet sich daher für tiefe Erkundungen und komplexe geologische Umgebungen.
TechnischParameter
|
Empfangsteil |
|
|
Spannungspräzision |
±24 V, ±0,4 % ±1 LSB, 24-Bit-A/D |
|
Eingangsimpedanz |
Größer oder gleich 50 MΩ |
|
Scheinbare Polarisierbarkeitspräzision |
±1 % ±1LSB |
|
SP-Kompensationsbereich |
±10V |
|
Aktueller Kanal |
6A, ±0,4 % ±1LSB, 24-Bit-A/D |
|
Auflösung |
Spannung: 0,1 Mikrovolt, Strom: 0,2 Mikroampere |
|
Unterdrückung |
Größer oder gleich 80 dB für eine Industriefrequenz von 50 Hz (Gleichtaktinterferenz oder Differenzialmodusinterferenz) |
|
Senderteil |
|
|
Maximale Leistung |
Für allgemeine Res/IP-Sounding, 6600 W. |
|
Maximale Versorgungsspannung |
Für allgemeine Res/IP-Sondierung: |
|
Maximaler Versorgungsstrom |
Für allgemeine Res/IP-Sondierung, ±6A |
|
Pulsbreite |
1~60s, Zollsatz 1:1 |
|
Andere |
|
|
Anzeige |
160*160 Punktmatrix-LCD |
|
Lagerung |
Weniger als oder gleich 1 GB |
|
Arbeitstemperatur |
-10 Grad ~ +50 Grad, 95 % relative Luftfeuchtigkeit |
|
Lagertemperatur |
-20 Grad ~ +60 Grad |
|
Instrumentenleistung |
Interner wiederaufladbarer 12-V-9-Ah-Akku, hält 30 Stunden (oder externes 12-V-Netzteil) |
|
Gewicht |
Weniger als oder gleich 4,4 kg |
|
Abmessung (L*B*H) |
270 mm * 246 mm * 175 mm |
Standardkonfigurationsliste des WDJD-4 Widerstands-IP-Messgeräts
|
NEIN. |
Einzelheiten |
Menge |
|
1 |
WDJD-4-Mainframe |
1 Satz |
|
2 |
USB-Kommunikationsleitung |
1 Satz |
|
3 |
Ladegerät |
1 Stk |
|
4 |
12-V-Stromeingangsleitung |
1 STÜCK |
|
5 |
Instrumentenrucksack |
1 STÜCK |
|
6 |
Windows-Software-U-Disk |
1 STÜCK |
|
7 |
Betriebshandbuch |
1 STÜCK |
|
8 |
Unpolarisierte Elektroden |
1 Paar |
|
9 |
Eisenelektroden |
10 Stück |
Hauptmerkmale
Kompaktes und integriertes Design
Kombiniert Hochleistungsübertragung und präzisen Empfang in einer leichten Einheit und bietet gute Feldmobilität und Betriebseffizienz.
Echte Multi-Anwendungsfähigkeit
Große Spannungs-/Strombereiche und eine hohe Empfindlichkeit ermöglichen es dem WDJD-4, als Gesteinsprobentester, herkömmliches Widerstandsmessgerät, IP-Instrument, Wasserfinder und sogar als Controller für ein 2D-Vermessungssystem mit hoher Dichte zu fungieren.
Umfangreiche Messparameter
Unterstützt Spannung, Strom, scheinbaren Widerstand, SP, scheinbare Aufladbarkeit, Metallfaktor und Wassersuchindikatoren wie Halb-Abklingzeit, Dämpfung, Anregungsverhältnis und Abweichungskoeffizient.
Hohe Ausgangsleistung und großer Dynamikbereich
Bis zu 6600 W (1100 V × 6 A) mit Kleinsignalgenauigkeit sorgen für eine tiefere Eindringtiefe und stabile Messungen in Geländen mit hohem Widerstand.
Benutzerfreundlich-Benutzerfreundlicher Betrieb und großer Speicher
Verfügt über eine übersichtliche Benutzeroberfläche, schnelle Parametereinrichtung, Kurvenanzeige und über 1 GB internen Speicher, der problemlos über USB im Standard-U-Disk-Format exportiert werden kann.
Robustes Anti-Interferenz- und Schutzsystem
Mehrstufige Filterung, verbesserte Signalaufbereitung und integrierter-Schutz vor Überspannung, Überstrom, Polaritätsumkehr und Erdschlüssen sorgen für einen stabilen und sicheren Feldbetrieb.
Sicherheits- und Betriebsrichtlinien
Um eine zuverlässige Feldleistung zu gewährleisten und das WDJD-4 Widerstands-IP-Messgerät während des Betriebs zu schützen, befolgen Sie bitte die folgenden Anweisungen:
1. Überprüfen Sie vor dem Gebrauch die Stromversorgung.
Stellen Sie sicher, dass das Gerät über ausreichend Batteriekapazität verfügt. bei Bedarf aufladen.
2. Elektroden richtig anschließen.
AB-Stromelektroden, MN-Potenzialelektroden und DC-Hochspannungsleitungen müssen an die richtigen Anschlüsse angeschlossen werden. Mischen Sie nicht A-, B-, M-, N- oder HV-Anschlüsse.
3. Verwenden Sie den richtigen Remote-Elektrodenanschluss.
Für Zwei-{0}}-Pol- oder Drei-{1}-Pol-Vermessungen schließen Sie die entfernte Elektrode an B(∞) an.
4. Überprüfen Sie die Parameter, bevor Sie eine neue Vermessungslinie beginnen.
Stellen Sie immer sicher, dass die Messmodi und -einstellungen korrekt sind.
5. Befolgen Sie die Bildschirmwarnungen-.
Wenn „Strom zu hoch“ oder „offener Stromkreis“ angezeigt wird, schalten Sie das Gerät aus und überprüfen Sie den Stromkreis auf Kurzschlüsse oder offene Verbindungen.
6. Schützen Sie das Gerät während des Betriebs.
Ziehen Sie während der Messung keine Kabel ab und schalten Sie das Gerät nicht aus. Vermeiden Sie den Einsatz bei starkem Regen oder extrem niedrigen Temperaturen.
7. Warten Sie die Lithiumbatterie.
Bei Nichtgebrauch mindestens alle drei Monate aufladen und nur bei Temperaturen zwischen 0 und 45 Grad aufladen.
WDJD-4 Widerstands-IP-Messgerät: Integrierte Profilierungsintelligenz für Widerstands- und SP-Messungen
Effizient und optimiert, alles in einem Schritt
Es ist speziell für den gemeinsamen Widerstand und die Selbstpotenzialprofilierung (SP) optimiert und verfügt über einen integrierten standardisierten Arbeitsablauf. Dies führt Benutzer nahtlos vom Elektrodeneinsatz bis zum Abschluss der Umfrage und verbessert so die Effizienz vor Ort und die Datenkonsistenz erheblich.
Intuitive Führung, einfache Bedienung
Dank übersichtlicher Gerätemenüs und dedizierter Messmodi können auch Einsteiger schnell loslegen. Die prozedurale Schnittstelle bietet Schritt-{1}}für-Anleitungen, die das Übersehen kritischer Schritte verhindern und einen standardisierten Messprozess gewährleisten.
Sicher, zuverlässig und daten-genau
Enthält strenge Sicherheitsprotokolle (z. B. Hochspannungs-Sequenzmanagement), um die Sicherheit von Bedienern und Geräten zu gewährleisten. Seine stabilen Mess- und zuverlässigen Datenspeicherfunktionen liefern zuverlässige und präzise Primärdaten für die geologische Erkundung.
Systematischer Betrieb, nahtloser Workflow
Unterstützt einen effizienten Fortschritt entlang der gesamten Vermessungslinie-von der Dateierstellung und Parametereinrichtung bis hin zur kontinuierlichen Profilerstellung. Die feste -Array-Roll---Methode vereinfacht Feldoperationen und eignet sich daher für das schnelle Scannen langer Profile.
